marți, 31 iulie 2012

cum configurez un router manual


Pentru a configura router-ul manual (accesand interfata de utilizator UI) procedati astfel:

Conectati cablurile in router ca in figura de mai jos:
 - patch-ul utp albastru din pachetul router-ului sa fie conectat de la portul LAN 1 al router-ului la placa de retea a pc-ului/laptop-ului pe care faceti configurarea.
 - cablul de Internet sa fie introdus in portul INTERNET (sau WAN, denumirea depinde de router-ul folosit)
configurare router

Inainte de a incepe configurarea router-ului, verificati neaparat ca ip-ul placii de retea sa fie alocat automat de catre router (prin DHCP), pentru ca altfel nu veti reusi sa accesati router-ul; asadar:
 A. Click pe butonul de Start si B. pe Control Panel
configurare router

 Acum, in functie de modul de vizualizare a obiectelor din Control Panel selectati:
* Pentru View by Category, click pe Network and Internet:
configurare router

 Click pe Network and Sharing Center:
configurare router

* Pentru View by Large Icons/Small Icons - click pe Network and Sharing Center:
configurare router

 In aceasta fereastra dati click pe Change adapter settings:
configurare router

 Si aici A. click-dreapta pe Local Area Connection, iar apoi B. click pe Properties:
configurare router

 A. Verificati sa fie bifat Internet Protocol IPv4 (pentru Windows XP - Internet Protocol 4 (TCP/IP) ), iar apoi B. apasati pe Properties:
configurare router

 Daca aveti unele ip-uri scrise in aceste casute, stergeti-le pe toate, dar nu inainte de a le nota pe o foaie sau intr-un fisier text pe calculatorul vostru, in caz ca veti avea nevoie de ele mai tarziu.
 Apoi selectati la ambele sectiuni Obtain an IP Address / DNS Server Address automatically si click pe OK,
apoi inchideti fereastra precedenta dand click pe Close:
configurare router

 Accesati interfata web a router-ului, sau UI (Advanced User Interface), scriind intr-un browser la adresa 192.168.0.1
configurare router

 Acesta este ip-ul de pe care accesati in general un router, insa el poate sa difere daca a fost schimbat din configurarea router-ului, sau daca aveti un alt tip de router. Daca nu stiti acel ip, il puteti afla foarte simplu, verificand ce Default Gateway se aloca placii de retea, astfel:
 Conform pasilor de mai sus incercati sa ajungeti din nou de la Change adapter settings la fereastra cu Local Area Connection.
 Aici dati dublu-click pe Local Area Connection:
configurare router

 Click pe Details:
configurare router

 ...si veti vedea aici IPv4 Default Gateway: 192.168.0.1 - (sau ce ip va apare in dreptul IPv4 Default Gateway, depinde de router); acesta este ip-ul pe care voi trebuie sa il scrieti in pagina de browser pentru a accesa interfata router-ului.
configurare router

 De asemenea mai puteti afla Gateway-ul folosit daca folositi combinatia de taste Windows si Run:
configurare router

 Iar in casuta care v-a aparut pe Desktop in dreapta-jos scrieti cmd (de la command prompt) si apasati pe OK sau Enter:
configurare router

 In fereastra Command Prompt scrieti ipconfig, apasati Enter si vi se va afisa acel Default Gateway despre care vorbeam mai devreme.
configurare router

 Dupa ce ati deschis un browser, scrieti sus la bara de adrese ce ip v-a arata acel Default Gateway, in cazul nostru - 192.168.0.1 , si apasati Enter:
 Acum va trebui sa introduceti parola pentru acces la interfata web a router-ului, dar daca router-ul este resetat la default, sau abia acum il instalati pentru prima data, nu scrieti nimic la Password, ci doar apasati pe Login:
configurare router

 Daca nu mai stiti parola router-ului si vreti sa il configurati de la inceput, resetati router-ul la default settings,
apasand cu un obiect de genul unui pix sau o agrafa pe butonul de reset timp de cel putin 20 de secunde:
configurare router

 Dupa ce ati apasat pe Login, se va deschide automat pagina tab-ului SETUP -> INTERNET, unde puteti alege intre:
*Internet Connection Setup Wizard
*Manual Internet Connection Setup
configurare router

 Daca ati ales prima optiune *Internet Connection Setup Wizard, la fereastra urmatoare apasati Next:
configurare router

 A. Scrieti o parola cu care doriti sa accesati interfata aceasta a router-ului pe viitor (initial nu era pusa nicio parola),
 B. aceeasi parola in a 2-a casuta pentru confirmare,
 C. apasati Next:
configurare router

 A. Click pe sageata derulanta pentru a aparea lista de regiuni pe baza de ceas GMT
 B. Click pe (GMT +02:00) Bucharest :
configurare router

 Click pe Next:
configurare router

 Selectati tipul de conexiune pe care il aveti in functie de provider-ul vostru de Internet (ISP-ul vostru),
*pentru RDS selectati PPPoE daca aveti username si parola, sau Static IP Address Connection (daca aveti un ip fix alocat)
*pentru Romtelecom/UPC slectati DHCP Connection pentru conexiune prin modem
 In cazul nostru vom alege PPPoE, dupa care vom da click pe Next:
configurare router

A. La Address Mode lasati selectat Dynamic Mode daca ISP-ul va aloca de fiecare data un alt ip, sau selectati Static IP,
daca aveti o conexiune pppoe cu ip fix, urmand sa introduceti acel ip la urmatorul camp IP Address
B. La User Name introduceti user-ul care vi l-a alocat ISP-ul vostru
C. La Password neaparat stergeti acele caractere(puncte) care apar in acel camp, inclusiv la Verify Password,
pentru ca altfel riscati sa introduceti o parola gresita; abia cum puteti introduce parola data de ISP-ul vostru pentru user-ul alocat,
iar in urmatorul camp Verify Password trebuie sa o reintroduceti pentru confirmare.
D. La Service Name nu scrieti nimic (neaparat lasati campul gol), doar daca nu folositi IPv6 in RDS (clik aici pentru configurare IPv6 in RDS).
E. La Primary si Secondary DNS Address nu scrieti nimic, doar daca ISP-ul vostru v-a furnizat date de acest tip.
F. Click pe Next:
configurare router

 La urmatoarea fereastra apasati Connect pentru ca router-ul sa reporneasca imediat cu setarile introduse de tine:
configurare router

...si asteapta 20 de secunde, dupa care va trebui sa apesi din nou Connect:
configurare router

 Acum, daca nu est deja conectat la Internet, va trebui sa te loghezi din nou la interfata router-ului cu parola setata de tine mai devreme:
configurare router

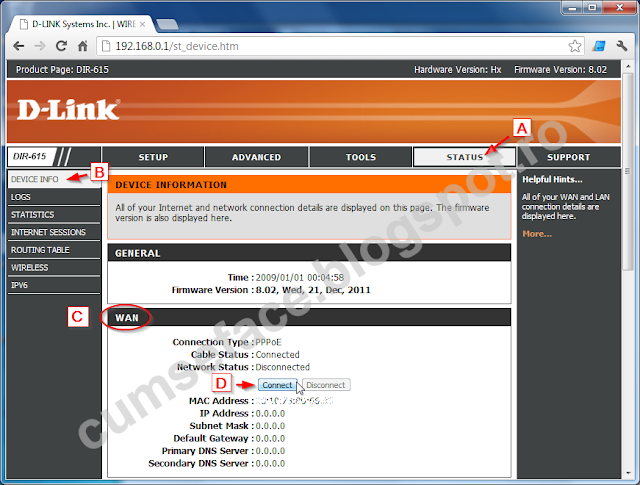

A. Mergeti la tab-ul STATUS,
B. la DEVICE INFO,
C. sectiunea WAN si
D. click pe Connect, dupa care asteptati cateva secunde ca router-ul sa va arate ca sunteti conectat la Internet.
configurare router

 Daca nu vreti sa faceti acesti pasi de fiecare data cand va conectati la Internet prin router, atunci alegeti configurarea manuala a router-ului:

A. Mergeti la tab-ul SETUP
B. la INTERNET
C. apasati butonul Manual Internet Connection Setup
configurare router

Apoi,
A. la tab-ul SETUP
B. INTERNET
C. alegeti conexiunea de tip PPPoE, dupa care
configurare router

D. la PPPOE INTERNET CONNECTION TYPE:
* La Address Mode lasati selectat Dynamic Mode daca ISP-ul va aloca de fiecare data un alt ip, sau selectati Static IP,
daca aveti o conexiune pppoe cu ip fix, urmand sa introduceti acel ip la urmatorul camp IP Address
* La User Name introduceti user-ul care vi l-a alocat ISP-ul vostru
* La Password neaparat stergeti acele caractere(puncte) care apar in acel camp, inclusiv la Verify Password, pentru ca altfel riscati sa introduceti o parola gresita; abia cum puteti introduce parola data de ISP-ul vostru pentru user-ul alocat, iar in urmatorul camp Verify Password trebuie sa o reintroduceti pentru confirmare.
* La Service Name nu scrieti nimic (neaparat lasati campul gol), doar daca nu folositi IPv6 in RDS (clik aici pentru configurare IPv6 in RDS).
* La Reconnect Mode selectati neaparat optiunea Always ON (altfel, nu veti fi conectat la Internet decat daca intrati pe router si apasati Connect la tab-ul STATUS -> Device INFO -> WAN, pas ce trebuie repetat de fiecare data cand doriti sa va conectati la Internet)
 La Maximum Idle Time selectati timpul in secunde cat va dura pana router-ul se va deconecta de la Internet daca acesta detecteaza ca nu se face trafic, ca nu se foloseste Internetul (deci, neaparat Always ON)
* La Primary si Secondary DNS Address nu scrieti nimic, doar daca ISP-ul vostru v-a furnizat date de acest tip.
* La MTU (Maximum Transmission Unit) lasati valoarea default 1492, pentru ca aceasta valoare se foloseste pentru conexiunile pppoe,
daca aveti ip-uri statice veti avea automat 1500 MTU.
 MTU inseamna, de fapt, cea mai mare unitate de date ce poate fi transmisa printr-un mediu fizic.
MTU este cea mai mare dimensiune pe care o poate avea un cadru (frame) care poate fi transmis prin retea.
Mesajele mai mari decat MTU sunt sparte (broken) sau fragmentate in cadre mai mici.
 (Matthew J. Castelli, Primii pasi in retele locale bazate pe comutatoare)
* La MAC Address puteti edita voi ce adresa mac a router-ului sa apara in retea sa apara, sau
* La butonul Clone Your PC's MAC Address se copie automat mac-ul placii de retea a calculatoului vostru in locul mac-ului router-ului. (util in cazul in care ISP-ul vostru accepta doar mac-ul calculatorului conectat initial in retea)

E. La sectiunea WAN click pe butonul Save Settings si asteptati 20 de secunde pentru ca router-ul sa memoreze datele respective, dupa care dati click pe Continue.
configurare router

 Acum gata, router-ul este conectat la Internet, si puteti proba acest aspect deschizand un browser, o pagina web etc.

 Daca doriti sa va conectati wireless la Internet prin router, click ...[postare nefinalizata]...
cITeşte în continuare... >>

vineri, 20 iulie 2012

cum configurez un router

 La ce foloseste un router ?
 Stiu ca foarte multa lume are acum acasa un laptop, un smartphone, poate si un smartTV, sau pur si simplu in casa sunt cel putin 2 calculatoare: unul pentru mine, unul pentru tata, si bineinteles ca fiecare vrem sa folosim internetul in acelasi timp, el vrea sa vada filmele lui on-line, iar eu sa va scriu voua tutoriale :)  ...
 Deasemenea multi dintre voi vreti sa scapati de cablurile de internet insirate prin casa, sa nu va mai impiedicati tot timpul de ele.
 Daca va confuntati cu aceste situatii, si nu numai, este absolut necesar sa va cumparati un router, pentru ca un astfel de dispozitiv va ofera acces la Internet pe mai multe dispozitive in acelasi timp, iar daca aveti laptop-uri/pc-uri cu adaptor/placa de retea wireless (fara fir), veti scapa si de cablurile de internet aruncate prin casa.
 Ce router sa cumpar ?
 Sunt foarte multe variante de routere pe piata si va trebui sa faceti un pic de cercetari in acest sens pentru a sti ce router sa va cumparati (in functie de buget si de necesitati), dar acum vom folosi un router D-Link DIR-615, pentru ca acesta este unul dintre cele mai folosite in momentul de fata, mai ales in reteaua RDS cu o conexiune PPPoE sau cu IP static. Este acceptabil ca pret, se comporta destul de bine in mediul de acasa, si, de ce nu, si la biroul unde lucrati.
 Cum instalez router-ul ?
 Dupa ce ati cumparat si ati ajuns acasa cu router-ul, mai mult ca sigur nu veti sti cum sa il instalati si veti fi tentati sa sunati la ISP-ul vostru (Internet Service Provider - providerul vostru de Internet), pentru a va ajuta cu configurarea acestuia, insa ei va vor refuza din start, decat daca nu este un router oferit de ei in custodie.
 Asadar, daca urmati pasii de mai jos, cu siguranta va veti descurca si singuri:
 Router-ul vine sigilat, si in mod mormal este acoperit cu o folie de plastic, asadar, indepartati acea folie, inclusiv sigiliul portocaliu pe care  scrie: "STOP! Insert CD first", asigurandu-va ca nu este acoperita nici o fanta de aerisire...
configurare router

configurare router

...si cel mai sigur, daca nu il veti monta pe un perete, folositi acel suport, in care router-ul va sta intr-o pozitie verticala.
configurare router

 Daca nu faceti acest lucru, din momentul in care va fi pus in priza, acesta se va supraincalzi datorita pozitiei necorespunzatoare, si nu va functiona in parametrii optimi, ba chiar se va deteriora in timp.

 Acum ar trebui sa fie destul de usoara instalarea si configurarea acestuia daca folositi CD-ul inclus in pachet, pentru ca acesta va lansa un Installation Wizard (ghid de instalare) care va va spune ce sa faceti pas cu pas, si va va ajuta sa nu gresiti nimic pe parcursul instalarii. Insa, daca doriti sa il instalati manual (accesand interfata router-ului), sau nu mai aveti CD-ul de instalare, ori unitatea optica de citit CD-ROM, CD-WR, DVD-WR nu va functioneaza, accesati configurare manuala router.
 NOTA: Inainte de a trece mai departe, verificati sa aveti bifat Internet Protocol Version 4  (TCP/IPv4) la setarile placii de retea, si sa fie setate pe Automat, altfel router-ul nu va putea identifica legatura dintre el si pc/laptop. Vezi primii pasi din configurare router manual.
 Dupa ce ati introdus cd-ul in pc/laptop va aparea meniul AutoPlay din Windows, si va trebui sa apasati pe Run DWizard.exe :
configurare router

 A. Prima data va trebui sa selectati limba folosita de DWizard; in cazul nostru vom alege limba engleza pentru a fi mai usor la explicatiile date de ghidul router-ului, deoarece si sistemul de operare (windows-ul) este tot in limba engleza (pentru cei cu S.O. in limba romana sau in alte limbi, alegeti limba preferata);
 B. Acum va trebui sa apasati butonul Start:
configurare router

 In urmatorul meniu, va trebui sa bifati toate cele 3 casute, astfel:
A. Verificati daca aveti la indemana username-ul si parola oferite de ISP-ul vostru; daca nu le stiti, sau nu le aveti, puteti suna la ISP-ul vostru pentru a obtine aceste date, sau, in cazul RDS le puteti obtine creandu-va un cont pe digicare.rcs-rds.ro in baza abonamentului vostru la Internet, iar aici va puteti schimba parola,
indiferent daca o aveti sau nu pe cea veche (daca nu va descurcati, click pe schimbare parola RDS); dupa ce aveti datele de conectare (username-ul si parola sau un IP fix) la indemana, bifati prima casuta.
B. Opriti firewall-ul pe care il aveti instalat (probabil odata cu antivirusul, daca aveti ceva de genul Security Suite...), sau cel de la Windows, cat timp faceti configurarea router-ului ( daca nu va descurcati la acest pas, click aici pentru dezactivare firewall in Windows 7  sau aici pentru dezactivare firewall in Windows XP).
Dupa ce a fost inchis firewall-ul, bifati si a 2-a casuta.
C. Daca aveti un laptop, sau un pc cu adaptor/placa de retea wireless (trebuie sa aveti, pentru ca altfel nu ati mai fi cumparat un router), va trebui sa le dezactivati initial astfel:
Pentru Windows XP... ...[postare nefinalizata]...
Pentru Windows 7... ...[postare nefinalizata]...
 Daca ati procedat corect la toate cele de mai de sus, bifati si ultima casuta.
D. dati click pe Next:
configurare router

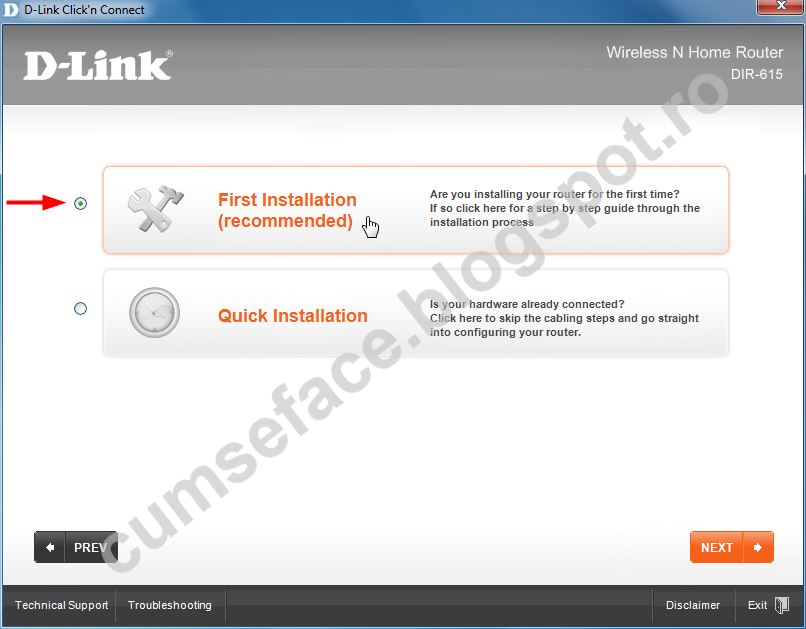

 La meniul urmator dati click pe First Installation (recomended), chiar daca voi ati mai instalat sau va pricepti
deja la configurarea unui router:
configurare router

 Mai departe, destul de simplu, va trebui sa:
A. Pozitionati antenele in sus, inspre dispozitivele wireless pe care le veti folosi, si, dupa cum se vede si in poza, una din antene sa nu incurce mufa de alimentare a router-ului.
B. Introduceti mufa de alimentare in router si adaptorul router-ului in priza
C. Asteptati ca led-ul Power sa devina verde, fara sa mai flapeze (initial va fi portocaliu, si va flapa de cateva ori pana va deveni verde).
 Acum apasati pe Next:
configurare router

La al 2-lea pas din First Installlation va trebui sa folositi patch-ul utp din cutia router-ului, adica acel cablu albastru de Internet de 1m.
A. Introduceti acel cablu in portul 1 din router, LAN 1 (desigur ca puteti folosi si celelalte porturi LAN, mai putin portul INTERNET, sau portul WAN - denumirea acestui port depinde de modelul de router folosit).
B. Celalalt capat al cablului trebuie sa il introduceti in placa de retea a pc-ului/laptop-ului pe care ati inceput configurarea router-ului.
ATENTIE: Inainte de a scoate cablul de SEMNAL de Internet din pc-ul/laptop-ul pe care il folositi acum,
deconectati conexiunea la Internet de pe calculator (click-dreapta pe conexiune si Disconnect), altfel riscati sa nu puteti configura router-ul, eventual puteti consulta link-ul: eroare 691, exceptie facand IP-ul fix.
C. Verificati sa fie aprins led-ul verde din dreptul portului LAN in care ati introdus cablul
 Reveniti la meniul DWizard si apasati pe Next:
configurare router

Ulterior:
A. Luati cablul de SEMNAL de Internet (cablul instalat de RDS in casa) si introduceti-l in portul INTERNET al router-ului (sau portul WAN)
B. In cazul in care aveti Romtelecom/UPC - verificati sa fie cablul de SEMNAL introdus si in modem-ul instalat de ei in casa.
C. Verificati ca led-ul corespunzator portului INTERNET de pe router sa fie aprins (initial ar trebui sa fie portocaliu, fara sa flapeze).
 Apasati pe NEXT:
configurare router

La pasul urmator, in primul camp va trebui sa introduceti o parola cu care sa accesati interfata router-ului (UI - sau Advanced User Interface), pentru setari/modificari ulterioare, iar in al 2-lea camp va trebui sa reintroduceti aceeasi parola pentru confirmare.
NOTA: Aceasta parola nu este aceeasi cu parola pentru username-ul oferit de ISP-ul vostru ca date de conectare pentru conexiunea pppoe.
 Acum apasati pe NEXT si asteptati pana se verifica conexiunea cu un ISP de catre router:
configurare router
configurare router

La meniul urmator alegeti tipul de conexiune oferita de ISP-ul vostru, apasand pe casuta cu lista de conexiuni suportate de router:
Dynamic IP Address - in cazul Romtelecom/UPC, unde se poate bifa si optiunea I am a cable modem user, pentru clonarea MAC-ului placii de retea
PPPoE - in cazul RDS
Static IP Address - unde va trebui sa introduceti IP de link, Subnet Mask, Default Gateway, Primary si Secondary DNS, daca aceste date sunt oferite de ISP-ul vostru
PPTP sau L2TP - aceste conexiuni fiind folosite mai mult in alte tari, precum Rusia.
 configurare router


 In cazul nostru vom alege PPPoE, si astfel va trebui sa introducem datele de conectare oferite de ISP,
username-ul in prima casuta si parola in a 2-a si a 3-a casuta pentru confirmare, dupa care dati click pe NEXT:
configurare router


 Router-ul va salva datele introduse de dumneavostra, dupa care va testa conexiunea la Internet:
configurare router

NOTA: E posibil ca DWizard-ul sa va spuna ca datele introduse anterior nu sunt corecte si sa verificati cu ISP-ul vostru datele respective, dar acesta poate fi doar un BUG din partea DWizard-ului, pentru ca in realitate, deja sunteti conectat la Internet prin intermediul router-ului; ca sa verificati acest aspect, deschideti chiar acum un browser, sau o pagina de Internet - google.ro, sau ce doriti voi, si veti vedea ca functioneaza;
in caz de nu functioneaza, verificati daca ati urmarit intocmai pasii de mai sus, si daca username-ul si parola voastra sunt corecte.
 Ulterior apasati SKIP pentru a continua configurarea router-ului:
configurare router

 In meniul urmator va trebui sa denumiti reteaua wireless creata de router; dati-i un nume cat mai comun, sau unul pe care sa il puteti recunoaste voi ulterior cand va conectati de pe un laptop, pc/orice dispozitiv, de exemplu: Reteaua mea Wireless, dupa care apasati NEXT:
configurare router

 La meniul urmator alegeti tipul de securitate pentru reteaua wireless creata:
WPA2 - cel mai recomandat si mai sigur pentru orice tip de activiati (browsing, cumparaturi on-line, banking)
WPA - tip de securitate mai slab ce poate fi spart (hacked)
None - niciun sistem de securitate (nerecomandat decat acelora care vor sa faca unele probe in cazul depanarii unor probleme de conectare la router).
 Bineinteles ca vom alege WPA2, daca router-ul suporta asa ceva, pentru ca este cel mai inalt si mai sigur nivel de securitate; apoi apasati NEXT:
configurare router

 Acum va trebui sa alegeti o parola pentru reteaua wireless creata;  daca ati ales WPA2, parola trebuie sa contina minim 8 si maxim 63 de caractere, printre care sa fie cifre si litere mari si mici, fara spatii intre ele; pe cat se poate incercati sa creati o parola pe care sa o tineti minte, cum ar fi exemplul oferit de ghidul DWizard: DLink111 (sunt 8 caractere in total), sau de exemplu, puteti alege parola: Wireless Network Password scris astfel: W1r3l355N3tw0rkPa55w0rd
 - pastrati literele mari, adica W de la Wireless, N de la Network si P de la Password, dar uniti cuvintele astfel: WirelessNetworkPassword;
 - in loc de unele litere puteti scrie cifra care seamana cel mai mult cu litera respectiva, adica, in loc de litera i puneti cifra 1, in loc de litera e puneti cifra 3, in loc de litera s puneti cifra 5, in loc de litera o puneti cifra 0, etc.
 Astfel puteti face unele jocuri de cuvinte si cifre care sa alcatuiasca parole stiute numai de voi.
 Mai departe apasati NEXT si asteptati ca router-ul sa salveze configuratia facuta pana la momentul respectiv:
configurare router

 La meniul urmator ghidul va recomanda sa notati numele si parola retelei wireless creata, si sa salvati intr-un fisier text pe Desktop setarile si parolele de acces, fisierul respectiv fiind denumit Important security settings do not delete:
configurare router

configurare router

 Ultimul meniu va confirma ca router-ul a fost configurat corespunzator si corect, iar in caz de viitoare modificari, precum schimbarea username-ului sau a parolei oferite de ISP, ori activarea si personalizarea optiunii Control Parental, puteti folosi Advanced User Interface, sau puteti da click direct pe link-ul corespunzator de jos al acestui meniu.
configurare router

 Altfel puteti da click pe START BROWSING pentru a incepe navigarea imediata pe net, sau apasati NEXT pentru a va arata cum va conectati la o reteaua wireless prin windows Xp sau prin Windows Vista:
configurare router

 Ulterior apasati EXIT pentru a iesi din ghidul DWizard.

 In caz ca aveti probleme de conectare la Internet dupa ce ati respectat toti pasii de mai sus, scoateti router-ul din priza timp de 1 minut si apoi repuneti-l in priza; daca nici acum nu va functioneaza, atunci urmati ghidul de configurare manuala a router-ului prin link-ul Advanced User Interface... [postare nefinalizata]...

 ATENTIE: Daca pana acum v-ati conectati automat la Internet, obligatoriu va trebui sa stergeti acea conexiune din Startup, pentru ca de fiecare data cand veti deschide calculatorul veti primi eroarea 678/651/851, cand de fapt voi sunteti deja conectati la Internet prin intermediul router-ului, nemaifiind nevoie sa folositi iconita de conectare la Internet de pe calculatorul vostru!
 Pentru a sterge conexiunea din Startup procedati in felul urmator:
A. Click pe butonul Start si B. All Programs :
configurare router

A. Click pe folder-ul Startup pentru a-i arata continutul
B. Click-dreapta pe conexiunea pppoe
C. Click pe Delete pentru a sterge conexiunea din Startup:
configurare router

 Apoi selectati Yes pentru a confirma stergerea conexiunii:
configurare router

NOTA: In acelasi mod puteti proceda si pentru Windows XP, pasii sunt aceeasi, doar imaginile difera putin.

 Pentru a configura router-ul manual click aici ... [postare nefinalizata] ...
cITeşte în continuare... >>
Back to Top
